В настоящее время РАДИС Лтд производит
два варианта конверторов С-диапазона:
внутреннего исполнения (19", 2U)

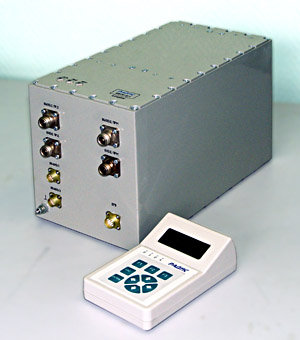

внешнего исполнения (состоит из
блока индикации и управления и
собственно блока конвертора БПР70-6/4)

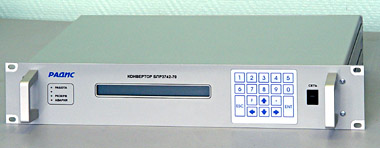

Конвертор
внутреннего исполнения
Конверторы выполнены на новейшей
отечественной и зарубежной элементной
базе и полностью соответствуют ОСТ 45,56-96.
По согласованию с заказчиком возможна
поставка резервированных конверторов. В
этом случае изделие дополнительно
комплектуется набором сумматоров/делителей
ПЧ и СВЧ-диапазона. Возможна также
поставка раздельных приёмных (БПР3742-70) и
передающих (БПР70-5965) конверторов С-диапазона.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПРИЕМНОГО ТРАКТА КОНВЕРТОРА БПР70-6/4
Мощность, потребляемая от
сети 220В 50±1Гц, не более, ВА
40
Напряжение питания, В
187÷242
Диапазон входных частот
приемного тракта, МГц
3600…4200
(3400...3900 - опция)
Диапазон выходных частот
приемного тракта, МГц
70±18
Шаг установки выходных
частот приемного тракта, МГц
1
Долговременная
относительная нестабильность
частот гетеродинов
(без коррекции), не более:
сутки, х10-9 год, х10-7
±1
±1
Номинальная выходная
мощность приемного тракта при
уменьшении коэффициента усиления
на 1дБ, не менее, мВт
2
Коэффициент усиления
приемного тракта по мощности в
рабочем диапазоне частот, не менее,
дБ
60
Неравномерность
коэффициента усиления приемного
тракта по мощности в рабочем
диапазоне частот, не более, дБ
±2,0
Неравномерность
коэффициента усиления приемного
тракта в любой из последовательных
полос 36МГц в рабочем диапазоне
частот, не более, дБ
±0,5
Изменение коэффициента
усиления по мощности в рабочем
диапазоне температур приемного
тракта, не более, дБ
±1,0
Избирательность
приемного тракта, не менее:
по зеркальному каналу, дБ
по соседнему стволу
( при отстройке на ±36 МГц от
центральной частоты ствола), дБ
50
30
Неравномерность ГВЗ
приемного тракта в полосе ±18МГц
относительно центральной частоты,
не более, нс
8
Диапазон регулировки
коэффициента усиления приемного
тракта с шагом 1дБ, не менее, дБ
0÷44
Суммарная спектральная
плотность мощности фазовых шумов
гетеродинов приемного тракта , не
более, дБ/Гц,
при отстройке от несущей:
10 Гц
100 Гц
1 кГц
10 кГц
100 кГц
-30
-60
-70
-80
-90
Коэффициент шума
приемного тракта, не более, дБ
13
Коэффициент стоячей волны
по напряжению входа приемного
тракта, не более,
1,35
Коэффициент стоячей волны
по напряжению выхода приемного
тракта, не более
1,15
Входное волновое
сопротивление, Ом
50
Выходное волновое
сопротивление, Ом
50
Выходной ПЧ и входной СВЧ
разъемы
СР50-425ФВ
Сопротивление изоляции,
не менее, МОм
20
Суммарное переходное
сопротивление между элементами
заземления, не более, мкОм
2000
Напряжение
питания внешнего МШУ, В
15
Срок службы изделия, не
менее, лет
11
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПЕРЕДАЮЩЕГО ТРАКТА КОНВЕРТОРА БПР70-6/4
Мощность, потребляемая от
сети 220В 50±1Гц, не более, ВА
40
Напряжение питания, В
187÷242
Диапазон выходных частот
передающего тракта, МГц
5.925…6.525
(опция - 5,725-6,225)
Диапазон входных частот
передающего тракта, МГц
70±18
Шаг установки выходных
частот передающего тракта, МГц
1
Долговременная
относительная нестабильность
частот гетеродинов,
не более:
сутки, х10-9
год, х10-7
±1
±1
Номинальная выходная
мощность передающего тракта при
уменьшении коэффициента усиления
на 1дБ, не менее, мВт
5
Максимальная допустимая
входная мощность передающего
тракта, не менее, мВт
1
Коэффициент усиления
передающего тракта по мощности в
рабочем диапазоне частот, не менее,
дБ
50
Неравномерность
коэффициента усиления передающего
тракта по мощности в рабочем
диапазоне частот, не более, дБ
±2,0
Неравномерность
коэффициента усиления передающего
тракта в любой из последовательных
полос 36МГц в рабочем диапазоне
частот, не более, дБ
±0,5
Изменение коэффициента
усиления по мощности в рабочем
диапазоне температур, не более, дБ
±1,0
Уровень
интермодуляционных составляющих
третьего порядка передающего
тракта при выходной мощности 1мВт,
не более, дБ
-28
Уровень побочных
излучений в спектре выходного
сигнала в диапазоне рабочих частот,
не более, дБ
-50
Неравномерность ГВЗ
передающего тракта в полосе ±18МГц
относительно центральной частоты,
не более, нс
8
Диапазон регулировки
коэффициента усиления передающего
тракта с шагом 1дБ, не менее, дБ
0÷31
Диапазон регулировки
коэффициента усиления передающего
тракта по компенсации потерь в
кабеле ПЧ с шагом 1дБ, не менее, дБ
0÷31
Суммарная спектральная
плотность мощности фазовых шумов
гетеродинов передающего тракта ,
не более, дБ/Гц,
при отстройке от несущей:
10 Гц
100 Гц
1 кГц
10 кГц
100 кГц
-30
-60
-70
-80
-90
Коэффициент стоячей волны
по напряжению входа передающего
тракта, не более
1,15
Коэффициент стоячей волны
по напряжению выхода передающего
тракта, не более
1,5
Входное волновое
сопротивление, Ом
50
Выходное волновое
сопротивление, Ом
50
Входной ПЧ и выходной СВЧ
разъемы
СР50-425ФВ
Сопротивление изоляции,
не менее, МОм
20
Суммарное переходное
сопротивление между элементами
заземления, не более, мкОм
