Тест-трансляторы С-диапазона

Тест-транслятор БТТ6/4 предназначен для контроля и проверки работоспособности приемо-передающего оборудования земных станций спутниковой связи С-диапазона.

В настоящее время РАДИС Лтд предлагает два варианта тест-трансляторов: внутреннего и внешнего исполнения.

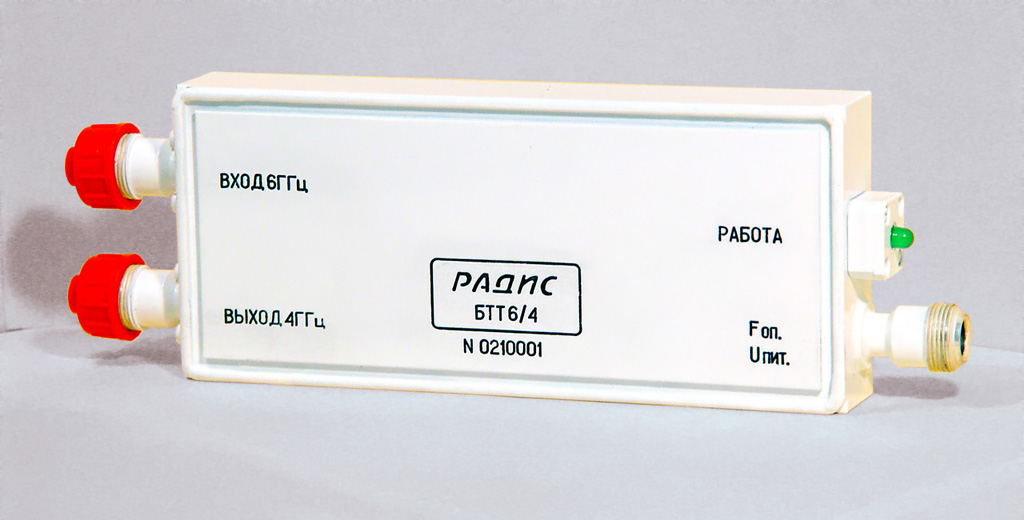

Тест-транслятор внешнего исполнения в герметичном корпусе, напряжение питания и сигнал опорного генератора подаются на общий разъем коаксиального типа.

Мощность, потребляемая от сети 220В 50±1Гц, не более, ВА	20
Напряжение питания, В	187÷242
Диапазон входных частот, МГц	5925…6525
Диапазон выходных частот, МГц	3600...4200
Частота гетеродина, МГц	2325
Долговременная относительная нестабильность частот гетеродинов (без коррекции), не более: сутки, отн.ед. год, отн.ед.	±1х10^-9 ±1х10^-7
Суммарная спектральная плотность мощности фазовых шумов гетеродина, дБ/Гц, при отстройке от несущей, не более: 100 Гц 1 кГц 10 кГц 100 кГц	-60 -70 -80 -90
Максимальная входная мощность, не менее, мВт	14
Коэффициент передачи по мощности в диапазоне входных частот (при установке ослабления в положение “0дБ”), дБ	-5±1,0
Неравномерность коэффициента передачи в любом участке полосы 36 МГц в диапазоне входных частот, не более, дБ	±0,5
Изменение коэффициента передачи по мощности в рабочем диапазоне температур, не более, дБ	±1,0
Диапазон регулировки коэффициента передачи с шагом 1 дБ, не менее, дБ	-5…-65
Выходная мощность контрольного выхода относительно мощности основного выхода, дБ	-20±2,0
