Конверторы предназначены для работы в составе станций спутниковой связи самостоятельно или в комплекте с серийными усилителями мощности. Осуществляют перенос сигналов из L-диапазона (950-1750 МГц) в С-диапазон (5,725-6,525 ГГц).

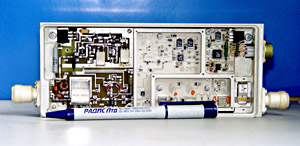

Изделие в микроэлектронном исполнении, корпус герметичный.


БПР0917-5765


БПР0917-5765/2



БПР0917-5765 функционирует в составе абонентских ЗССС С-диапазона совместно с УМ.

БПР0917-5765/2, БПР0917-5765/5, БПР0917-5765/10, БПР0917-5765/15 имеют встроенный усилитель мощности, обеспечивают преобразование сигнала модема из L-диапазона в С-диапазон и усиление выходного сигнала

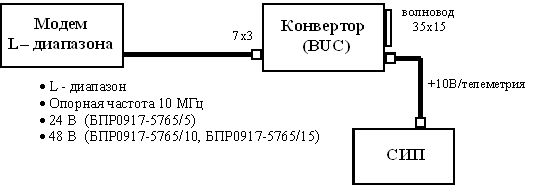

Схема соединения БПР0917-5765/2, БПР0917-5765/5, БПР0917-5765/10, БПР0917-5765/15.

Имеется возможность осуществлять питание блока БПР0917-5765/2, БПР0917-5765/5, БПР0917-5765/10 от СИП С10-60, БПР0917-5765/15 от СИП С10-120 через разъем “+10В/телеметрия”.

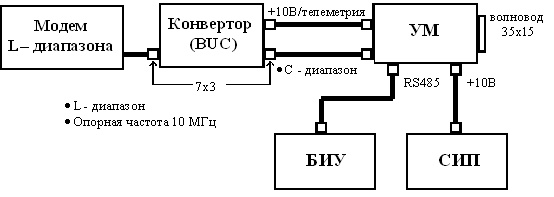

Схема соединения БПР0917-5765 с УМ

О П Ц И И :

Питание от модема постоянным напряжением 24 В для БПР0917-5765/2, БПР0917-5765/5, 48 В для БПР0917-5765/10, БПР0917-5765/15.
Входной/выходной разъемы N-типа.
Выходной волновод CPR137G.
Индикация наличия уровня входного и выходного сигналов, опорной частоты.
Отключение УМ при сбое гетеродина конвертора.
Блок индикации и управления УМ осуществляет обмен с внешними устройствами по интерфейсу RS-485 и обеспечивает:

включение/выключение конвертора и УМ,

выключение УМ по неисправности (или снижении выходной мощности на 20 дБ),

переключение режимов “АРМ-термокомпенсация”,

индикацию:
входной мощности,

выходной мощности,

захват ФАПЧ СВЧ гетеродина.

захват ФАПЧ внешнего опорного генератора,

выходные напряжения сетевого источника питания (СИП).

Технические характеристики



Конвертор

БПР0917
-5765

БПР0917
-5765Р

БПР0917
-5765/2

БПР0917
-5765/5

БПР0917
-5765/10

БПР0917
-5765/15

Диапазон входных частот, МГц

950-1750

Номинальный уровень входного сигнала
, дБм

- 20

Выходная мощность,
P1dBмВт,не менее

+5

+5

+33

+37

+40

+42

Коэффициент передачи, дБ

+20

+20

+50

+55

+57

+58

Неравномерность коэффициента
передачи в диапазоне частот, дБ,
не более

±1

Неравномерность коэффициента передачи
в полосе 36 МГц на любом участке
рабочего диапазона частот, дБ

 ±0,5

 ±1

Нестабильность коэффициента передачи,
дБ, не более

±1

Нестабильность коэффициента передачи
в течении 24ч. при пост. температуре,
дБ, не более

±0,24

Частота гетеродина, ГГц

4,75

Фазовые шумы гетеродина

по маске Intelsat

Частота внешнего опорного
генератора, МГц

10

Номинальный уровень опорного
сигнала, дБм

0±5

Спектральная плотность фазовых
шумов опорного генератора при отстройке
от несущей на:
100 Гц
1 кГц
10 кГц
100 кГц




-135 дБ/Гц
-140 дБ/Гц
-145 дБ/Гц
-155 дБ/Гц

Напряжение питания, В

9-15

20-28

44-52

Входной / выходной СВЧ разъем

7/3-тип (50 Ом)

Разъем питание/телеметрия

РСГ10

Диапазон рабочих температур, °С

- 50…+60
