УСИЛИТЕЛИ МОЩНОСТИ

ОБЩИЕ СВЕДЕНИЯ

Усилители мощности (УМ) фирмы «РАДИС Лтд» предназначены для установки:

в земные станции спутниковой связи ( линии «вверх»);

в передатчики радиорелейных линий связи;

в другие радиотехнические системы.

 Усилители мощности изготавливаются в герметичных корпусах, обеспечивающих наружное размещение. Отвод тепла производится через пассивные радиаторы (вентиляторы не используются). В качестве активных элементов во всех каскадах используются СВЧ транзисторы фирм Hewlett Packard, Toshiba, Mitsubishi, Filtronic, Ericsson, Motorola и др. Согласующие цепи, схемы стабилизации токов и схемы управления выполнены на основе гибридных ИС на поликоровых подложках. Встроенная в блоки система автоматического регулирования мощности стабилизирует параметры УМ в диапазоне температур, выравнивая частотную характеристику и предотвращает перегрузку транзисторов при большой мощности на выходе.

Классификация :

УМ малой мощности - до 15 Вт

УМ большой мощности - от 15 до 200 Вт

Резервированные системы УМ

Мощные УМ имеют ряд дополнительных особенностей:

Микропроцессорное управление

Температурную компенсацию усиления

Автоматическое выключение при перегреве или высоком уровне отраженного сигнала

Через последовательный интерфейсный порт RS 485 могут подключаться к блоку дистанционного управления и индикации или компьютеру для обмена командами управления и телеметрией

Для применений, требующих высокой степени готовности оборудования РАДИС Лтд предлагает резервированные системы усилителей мощности (резервирование1:1).
Комплект оборудования для резервирования расположен на несущей раме и включает в себя:

Блок усилителей
Волноводный переключатель
Соединительные волноводы
Оконечную нагрузку
Входной делитель
Соединительные кабели







УМ1414-25Р с источником питания

Два усилителя мощности размещаются на общем радиаторе. Один находится в активном состоянии, а другой в «холодном резерве». Оба сетевых источника питания включены, «дежурное» напряжение подано на контроллеры. Встроенный в каждый усилитель контроллер обеспечивают управление процессом резервирования. Время перехода на "резерв" 0,2 секунды и определяется скоростью переключения волноводного переключателя.





Переносной контроллер

Сигналы управления и информация о состоянии УМ передаются через линию связи типа RS-485 на блок индикации или переносный контроллер.

После установки усилителей в режим «ручного управления» возможна поочередная и одновременная автономная проверка работоспособности.







Волноводные переключатели

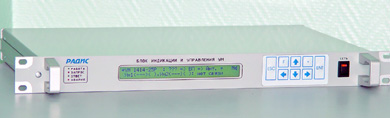

Блок индикации и управления
