Конверторы предназначены
для работы в составе станций
спутниковой связи самостоятельно
или в комплекте с серийными
усилителями мощности. Осуществляютперенос сигналов из L-диапазона
(950-1750 МГц) для конверторов серии “БПР0917...”
и L-диапазона (1565-1605 МГц) для
конверторов серии “БПР1600...” в Ku -диапазон
(13,75-14,50 ГГц).

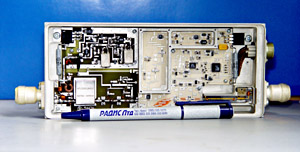

Изделие в микроэлектронном
исполнении, корпус герметичный.
БПР0917-1414
БПР0917-1414 функционируют в
составе абонентских ЗССС Ku -диапазона
совместно с УМ.
БПР0917-1414/1, БПР0917-1414/2, БПР0917-1414/4,
БПР0917-1414/8 имеют встроенный усилитель
мощности, обеспечивают
преобразование сигнала модема из L-диапазона
в Кu-диапазон и усиление выходного
сигнала.
БПР1600-1414 функционируют в
составе центральных ЗССС Ku -диапазона
совместно с УМ.

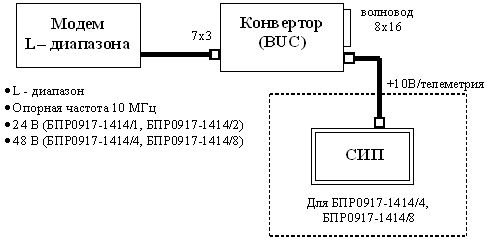

Схема
соединения БПР0917-1414/1, БПР0917-1414/2, БПР0917-1414/4,
БПР0917-1414/8.
Имеется возможность осуществлять
питание блоков БПР0917-1414/4 от СИП С10-60, БПР0917-1414/8
от СИП С10-120 через разъем “+10В/телеметрия”.

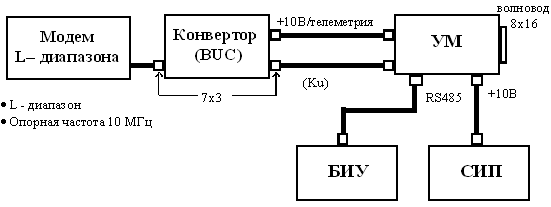

Схема
соединения БПР0917-1414 с УМ

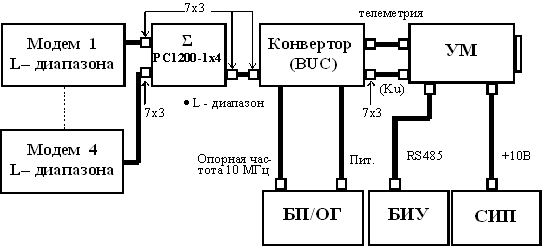

Схема
соединения БПР1600-1414 с УМ
Технические характеристики
конверторов Кu-диапазона
Тип конвертора
БПР0917
-1414
БПР0917
-1414Р
БПР0917
-1414/1
БПР0917
-1414/2
БПР0917
-1414/4
БПР0917
-1414/8
БПР1600
-1414
БПР1600
-1414Р
Диапазон входных частот,
МГц
950-1750
1565-1605
Номинальный уровень
входного сигнала, дБм
- 20
Выходная мощность, P1dB,
дБмВт, не менее
+5
+5
+30
+33
+36
+39
+5
+5
Коэффициент передачи, дБ
20
20
50
53
56
59
20
20
Неравномерность
коэффициента передачи в диапазоне
частот, дБ,не более
±1
Неравномерность
коэффициента передачи в полосе 36
МГц на любом участке рабочего
диапазона частот, дБ
±0,5
±1,0
±0,5
Нестабильность
коэффициента передачи в диапазоне
рабочих температур, дБ, не более
±1
Нестабильность
коэффициента передачи в течение 24
час. при постоянной температуре, дБ,
не более
±0,24
Частота гетеродина, ГГц
12,8
12,4...12,9
Фазовые шумы
гетеродина
по маске Intelsat
Частота внешнего опорного
генератора, МГц
10
10
(встроенный)
Номинальный уровень
опорного сигнала, дБм
0±5
Спектральная плотность
фазовых шумов опорного
генератора при отстройке от
центра несущей на:
100 Гц
1 кГц
10 кГц
100 кГц
Изделие в
стандартном металлическом
корпусе 19”, с коаксиальными
входным/выходным СВЧ разъемами
типа «Экспертиза», состоящее из
резервированного опорного
генератора 10МГц, двух источников
питания 220В, двух конверторов из
«L» в «Ku» диапазон.
Перекрестное резервирование
обеспечивает устройство
контроля индикации и управления
в автоматическом режиме.

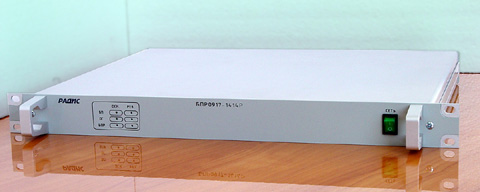

БПР0917-1414Р

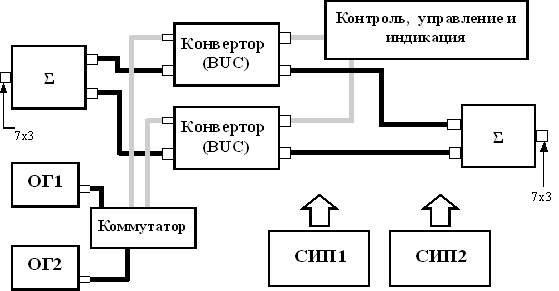

Блок-схема БПР1600-1414Р 19’’
О П Ц И И :
Входной/выходной разъемы N-типа.
Отключение УМ при сбое гетеродина
конвертора.
Технические
характеристики конвертора БПР0917-1414Р,
внутреннего исполнения
Диапазон входных частот,
МГц
950-1750
Номинальный уровень
входногосигнала, дБм
- 20
Выходная мощность, P1dB,
дБмВт, не менее
+10
Коэффициент передачи,
дБ
25
Неравномерность
коэффициента передачи
в диапазоне частот, дБ, не
более
±2
Неравномерность
коэффициента передачи
в полосе 36 МГц на любом участке
рабочего диапазона частот, дБ
±0,5
Нестабильность
коэффициента передачи
в диапазоне рабочих температур,
дБ, не более
±1
Нестабильность
коэффициента передачи
в течение 24 час. при постоянной
температуре, дБ, не более
±0,24
Частота гетеродина, ГГц
12,8
Фазовые шумы гетеродина
по маске Intelsat
Частота внутренего
опорного генератора,
МГц
10
Спектральная плотность
фазовых шумов
опорного генератора при
отстройке от несущей на:
100 Гц
1 кГц
10 кГц
100 кГц
