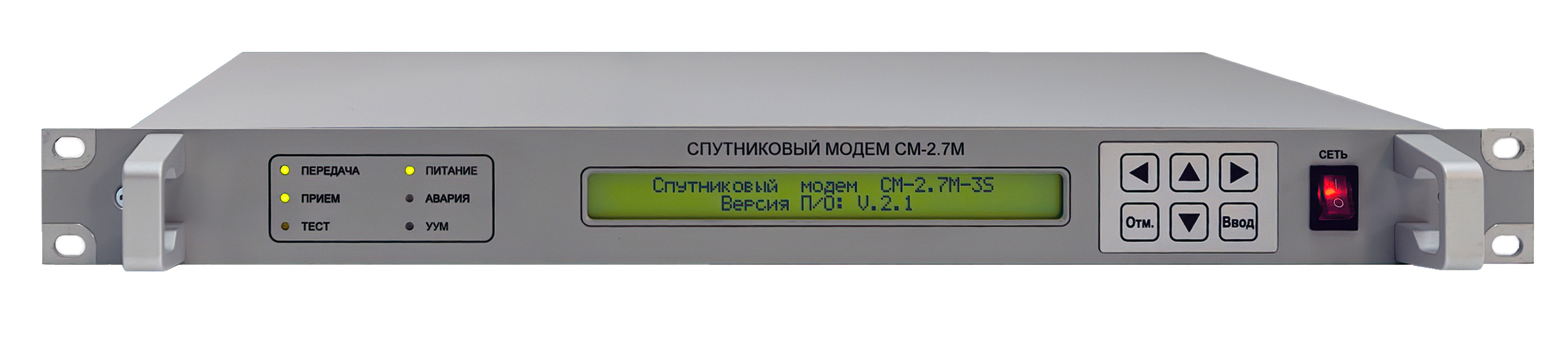

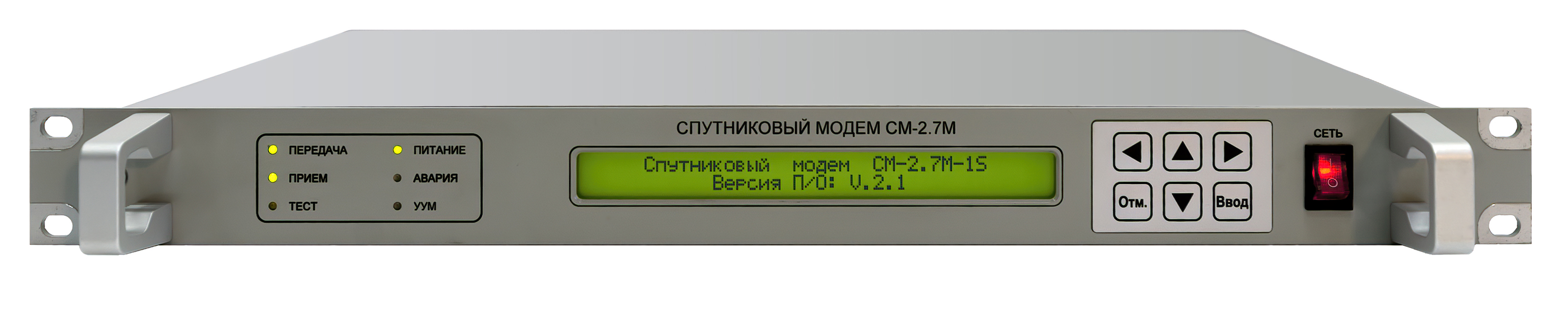

Спутниковый цифровой модем СМ-2.7М

Спутниковый модем серии СМ-2.7M предназначен для передачи и приема сигналов ПЧ и L-диапазона в сетях спутниковой связи стандарта Intelsat (IESS-308 (IBS), IESS-309 (IDR)). Новая серия позволяет собирать в одном корпусе без изменения конструктива модем, модулятор и демодулятор для ПЧ и L-диапазона с использованием различных интерфейсных модулей.

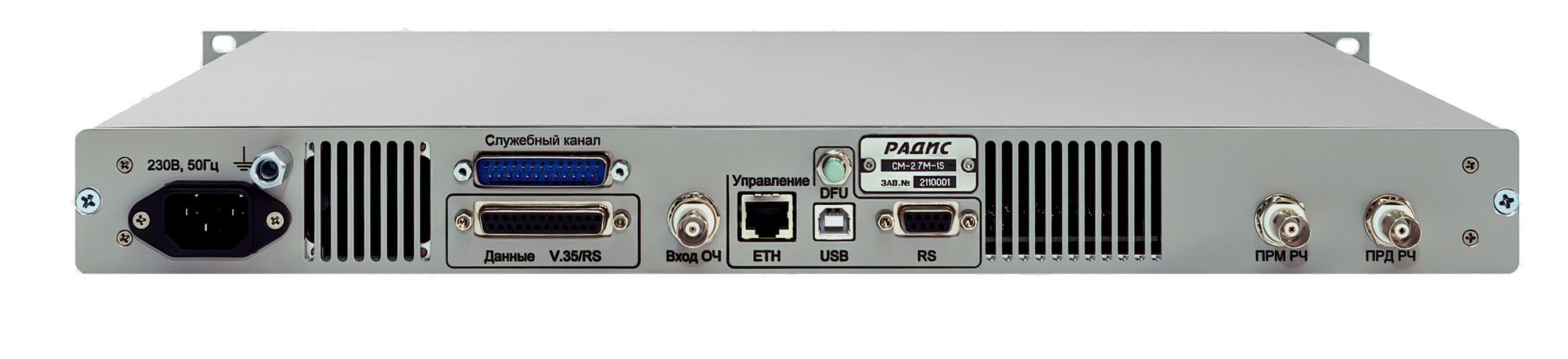

ПЧ-версия модема СМ-2.7М

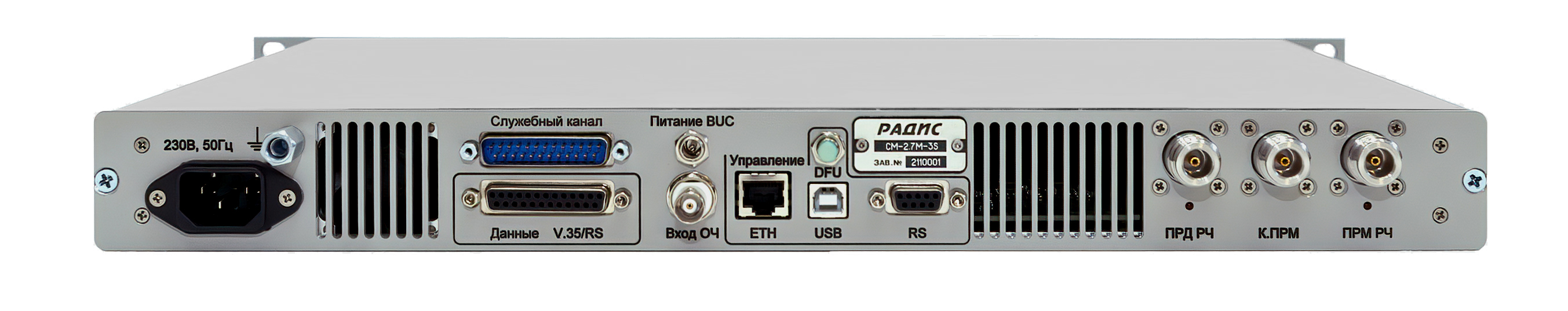

L-версия модема СМ-2.7М

Основные характеристики:

символьная скорость до 1,5Мбод;

информационные скорости от 4кбит/с до 4,5Мбит/с;

шаг изменения скорости 1бит/с;

кодирование RS, VIT, TCM, ТPC, BTC, LDPC, BCH;

соответствует стандартам IESS-308, IESS-309, IESS-310, DVB-RCS, DVB-S2, IEEE 802.16;

типы модуляции BPSK, QPSK, 8PSK, 16-QAM;

диапазон частот 52-88 МГц, 800-2200 МГц;

функция AUPC;

интерфейсы данных: синхронный – V.35, RS-422, RS-449, RS-232, RS-530, RS-530A; 10/100-Base-T; G.703U, G.703B; асинхронный RS-232, USB;

интерфейсы управления: RS-232/RS-485, USB, 10/100-Base-T (WEB-интерфейс, SNMP);

интерфейс служебного канала ESC стандарта IESS-309: V.35, RS-422, RS-449, RS-232, RS-530, RS-530A;

Технические характеристики:


1.     Информационная скорость передачи/приема данных при различных кодовых скоростях:

Тип модуляции Информационная скорость данных, кбит/с Кодовая скорость
BPSK 4-750 1/2
4-1125 3/4
4-1312,5 7/8
QPSK 4-1500 1/2
4-2250 3/4
4-2625 7/8
8PSK 4-2250 1/2
4-3000 2/3
16QAM 4-2250 1/2
4-4500 3/4


2.     Параметры модулятора:

частотный диапазон (ПЧ/L): 52–88 МГц/800-2200 МГц;

максимальная выходная мощность: 10дБм;

шаг регулировки мощности: 0,1дБ;

выходной импеданс: 50 Ом;

КСВ выхода: не более 2.0;

уровень выходной мощности в выключенном состоянии (по RF): не более -60дБм;

нестабильность выходной мощности в рабочем диапазоне температур: не более ±1дБ;

допустимая относительная нестабильность внешнего тактового сигнала: не более ±1·10-4 ;

относительная нестабильность несущей частоты в диапазоне рабочих температур в течение всего времени эксплуатации: не более ±2·10-7 ;

шаг перестройки несущей  частоты: 100Гц;

уровень паразитных составляющих в спектре: не более –60дБ

кодирование FEC: VIT, TCM, RS, TPC (DVB-RCS), BTC (IEEE 802.16), LDPC (DVB-S2), BCH (DVB-S2).


3.     Параметры демодулятора:

частотный диапазон (ПЧ/L): 52-88 МГц/800 – 1950 МГц;

диапазон поиска несущей частоты: ± 30кГц;

чувствительность (в полосе 20МГц/5МГц): не более –100 дБм;

диапазон регулировки АРУ: не менее 90дБ;

шаг перестройки несущей частоты: 100Гц;

максимальный уровень входного сигнала: +5дБм;

коэффициент передачи «Вход»-«Контроль»: 0 ± 2дБ;

КСВ по входу и контрольному выходу: не более 1.7;

допустимая относительная нестабильность внешнего такта: не более ±1·10-4; ;

относительная нестабильность несущей частоты в диапазоне рабочих температур в течение всего времени эксплуатации: не более ±2·10-7; ;

декодирование FEC: VIT, TCM, RS, TPC (DVB-RCS), BTC (IEEE 802.16), LDPC (DVB-S2), BCH (DVB-S2).


4.     Интерфейсы данных:

V.35, RS-232, RS-422, RS-485, RS-530, RS-530А;

10/100-Base-T;

G.703B, G703U;

асинхронный RS-232;

USB.


5.     Интерфейсы управления:

RS-232/RS-485;

10/100-Base-T;

USB;

ЖК-дисплей и клавиатура.


6.     Контролируемые параметры:

BER;

отношение сигнал/шум на входе демодулятора;

уровень входного композитного и полезного сигнала;

отстройка по несущей частоте;

загруженность буфера Доплера;

внутренние рабочие напряжения;

температура внутри модема;.

статусы внутренних блоков модема;

ток потребления и напряжение BUC и LNB.


7.     Опции модема:

уплотнение канала передачи данных по IBS;

уплотнение канала передачи данных по IDR;

режим D&I;

кодирование RS по IESS-309 и IESS-310;

кодирование TCM по IESS-310;

кодирование TPC по DVB-RCS;

кодирование BTC по IEEE 802.16;

кодирование LDPC и BCH по DVB-S2;

синхронный интерфейс: V.35, RS-232, RS-422, RS-485, RS-530, RS-530А;

интерфейс 10/100-Base-T;

интерфейс потока Е1: G.703U и G.703B;

асинхронный интерфейс RS-232;

асинхронный по USB

AUPC;

управление по протоколу SNMP;

фильтр Найквиста с малым roll-off (5%,10%,15%,20%) – разрабатывается;

опция перепрошивки FPGA пользователем – разрабатывается.


8.       Дополнительные возможности:

разработка и изменение функций и конструктива модемов под требования заказчика;

включение нескольких модемов на одну приемную антенну без дополнительных сумматоров/делителей с использованием выходов контроля приема по диапазону 800-1950МГц;

подача питания на BUC (24В или 48В), на LNB (12..18В с шагом 1В) и опорной частоты 10МГц по центральной жиле;

управление подсветкой ЖКИ;

журнал сообщений на 80 записей;

звуковая сигнализация незахвата;

доступ к перепрошивке контроллера управления и FLASH-памяти с данными WEB-сервера;

использование внутреннего BER-тестера для оценки качества канала;

тестирование модема с помощью внутренних петель;

управление удаленным модемом.


9.      Условия эксплуатации:

рабочая температура от 0 до +40 º С;

температура хранения от –20 до +70 º С.


10.      Потребляемая мощность:

Не более 35Вт от сети переменного тока при номинальном напряжении 230В без учета потребляемой мощности источников питания для передатчика BUC и приемника LNB.


11.      Габаритные размеры:

43х480,8х330 мм
